RST-TEAM-POINT-001

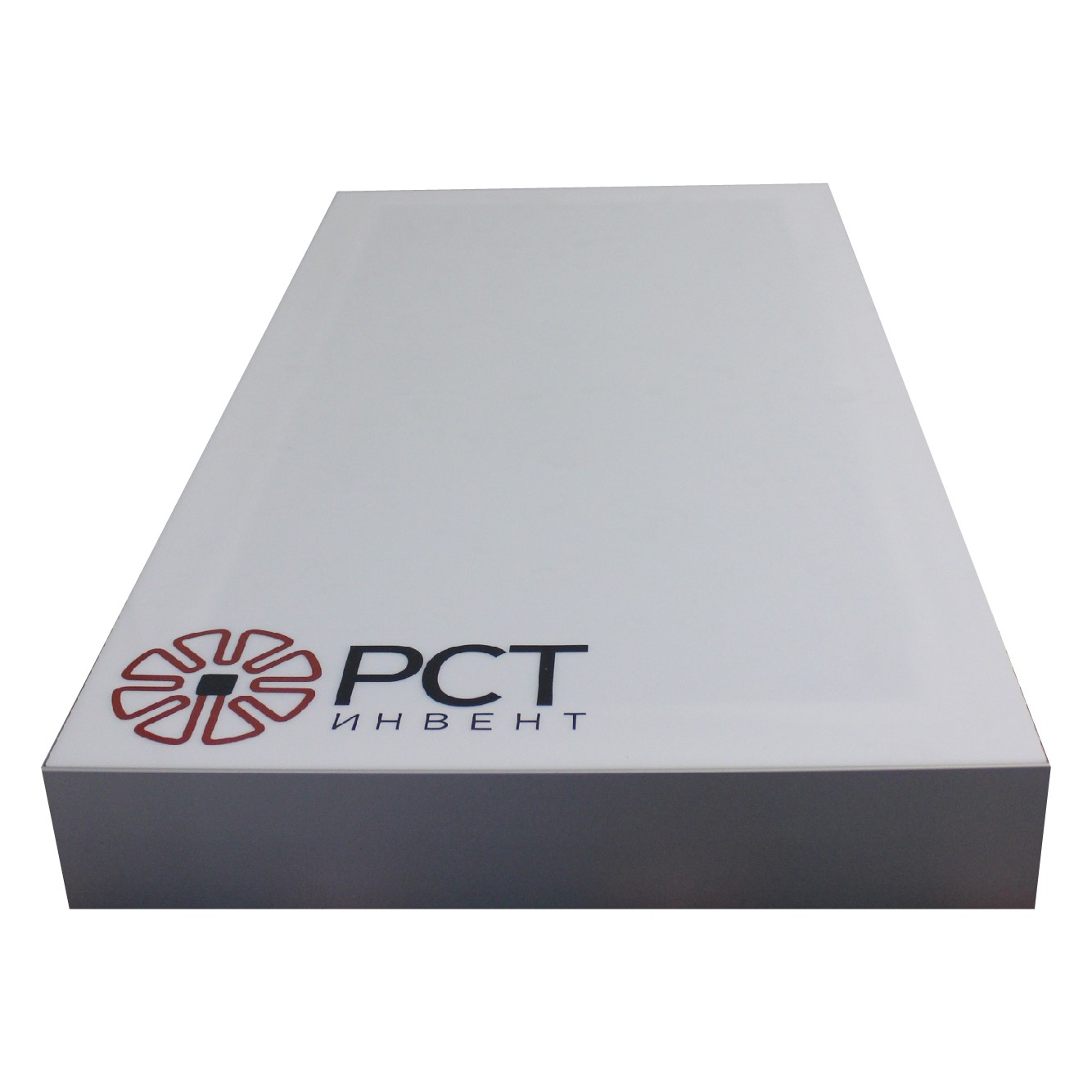

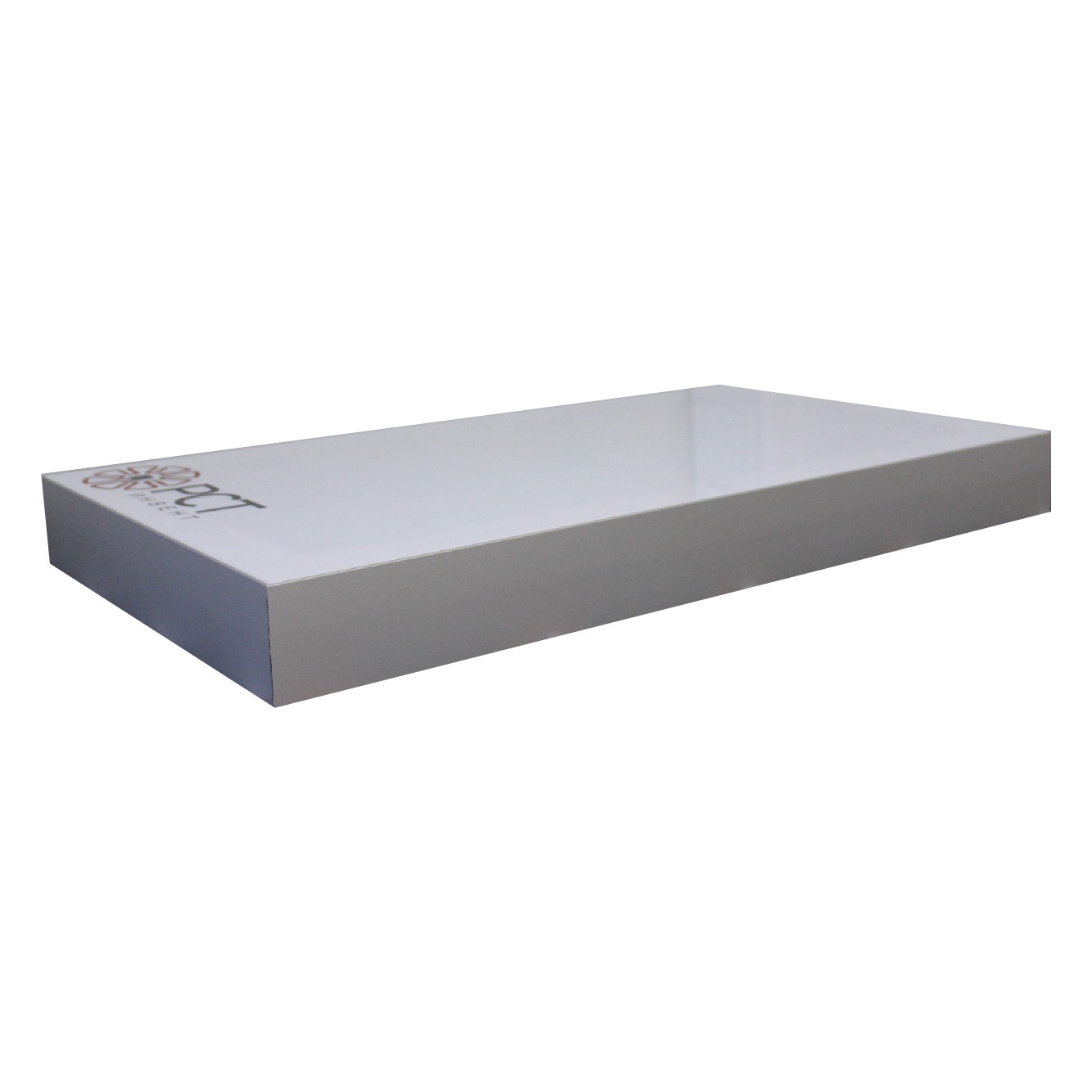

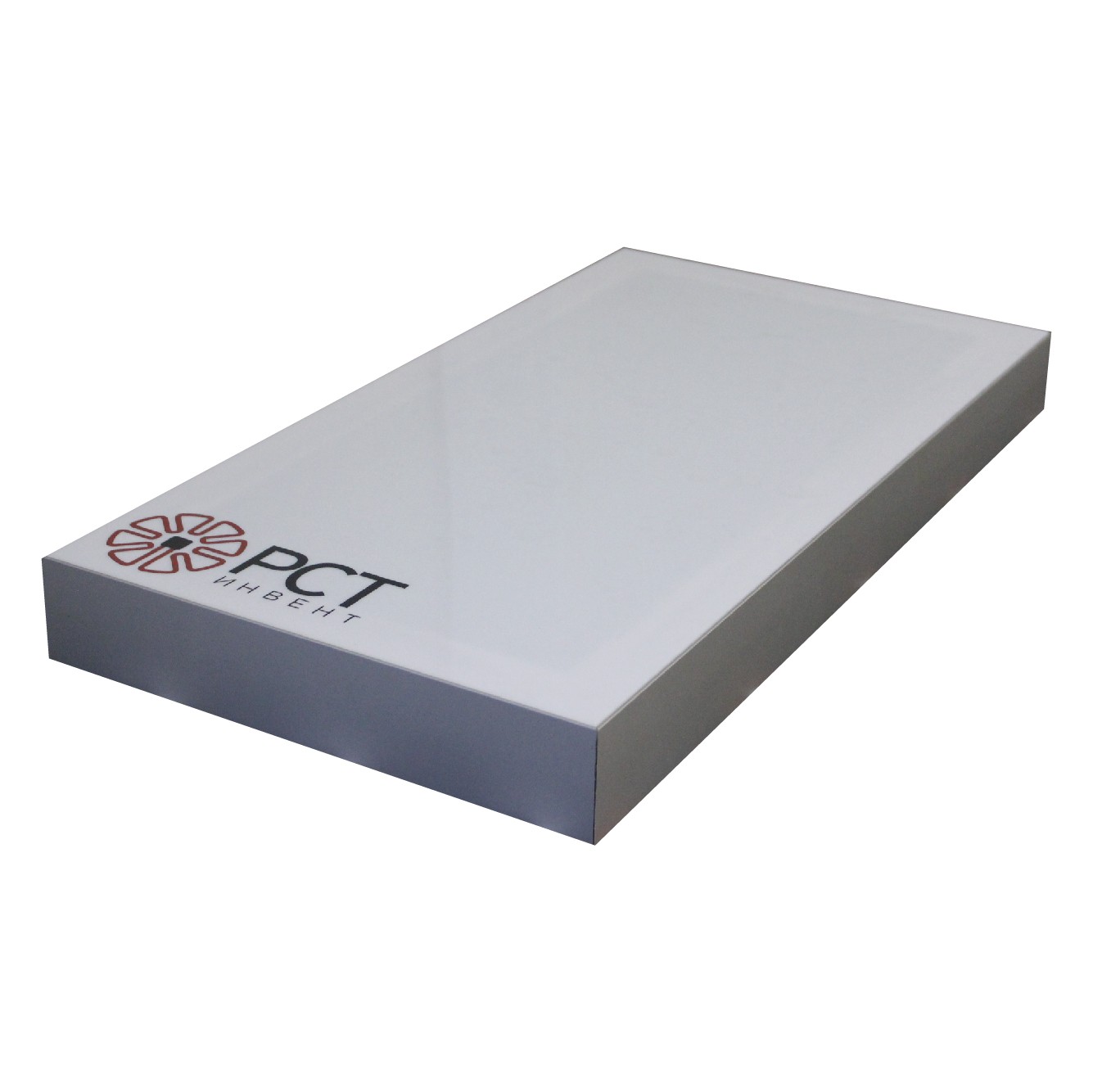

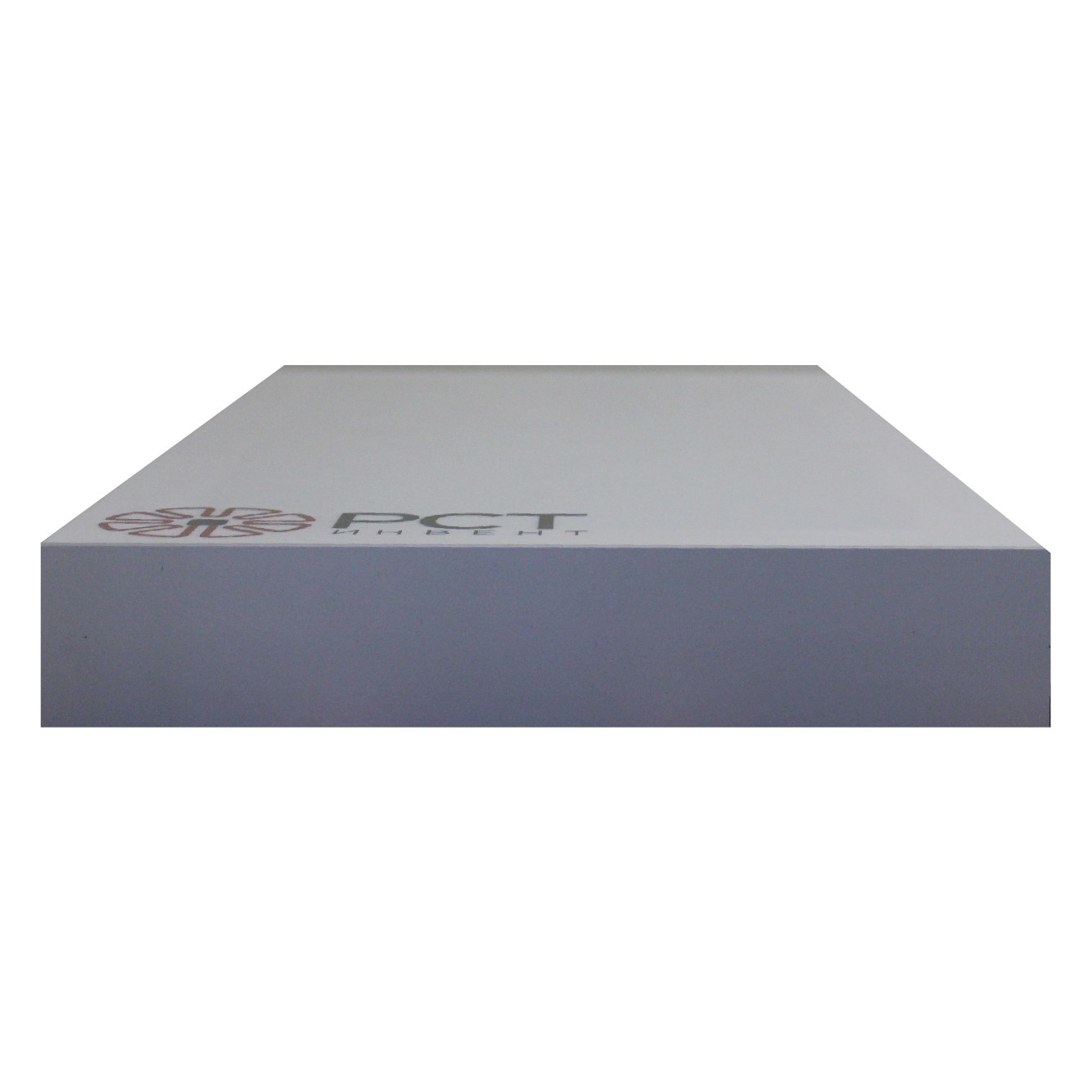

Антенна потолочная RST-TEAM-POINT-001

Антенна RST-TEAM-POINT-001 имеет двухэлементную конструкцию патч-типа, обеспечивающую несимметричную диаграмму направленности для перекрытия ширины прохода в поперечном направлении при снижении излучения в направлении прохода, что уменьшает возможные паразитные регистрации RFID-меток вне зоны контроля.

Антенна монтируется над зоной регистрации подходящим образом (стойки, подвес на тросах) с ориентацией рабочей стороной вниз на зону контроля (длинной стороной корпуса вдоль прохода). Зоной эффективной регистрации является конусообразная область под антенной.

Размеры зоны регистрации зависят от конструкции используемых RFID-меток, установленной мощности считывающего устройства и физических свойств сторонних объектов, расположенных рядом с регистрационной зоной, и определяются экспериментально в каждом конкретном случае. При этом следует учитывать, что протяженность зоны регистрации вдоль длинной стороны антенны приблизительно в два раза меньше по сравнению с протяженностью зоны регистрации вдоль короткой стороны антенны. Наиболее эффективная регистрация радиочастотной RFID-метки происходит в момент ее расположения непосредственной под антенной.

Подключение антенны к RFID-считывателю (или коммутатору) осуществляется с помощью коаксиального кабеля сопротивление 50 Ом.
